Коллекторный или бесщеточный двигатель постоянного тока: что лучше для вас?

Бесщеточные двигатели постоянного тока лучше в большинстве приложений, критичных к производительности, длительного срока службы или точных приложений, но коллекторные двигатели постоянного тока остаются лучшим выбором, когда приоритетом является простота, низкие первоначальные затраты или прямое управление напряжением. Ни один из типов двигателей не является универсальным; правильный ответ зависит от рабочего цикла, бюджета, требуемого срока службы, допуска сложности управления и операционной среды. В таких приложениях, как промышленная автоматизация, дроны, электромобили и медицинское оборудование, бесщеточные двигатели имеют решающее преимущество. Для хобби-проектов с низким циклом, простых приводов и недорогих потребительских товаров коллекторные двигатели часто являются прагматичным выбором.

Как работает каждый тип двигателя

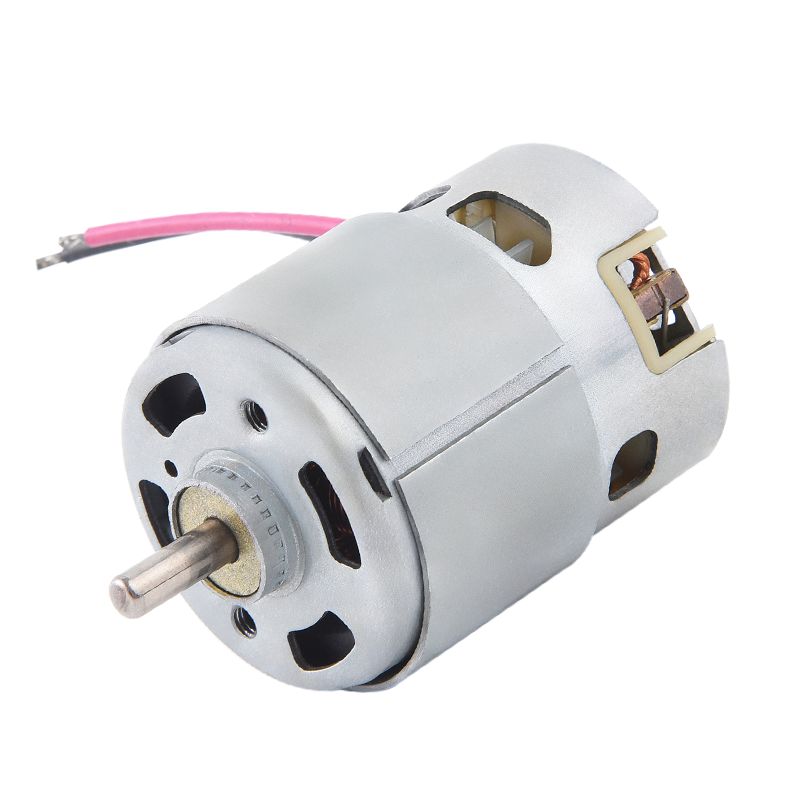

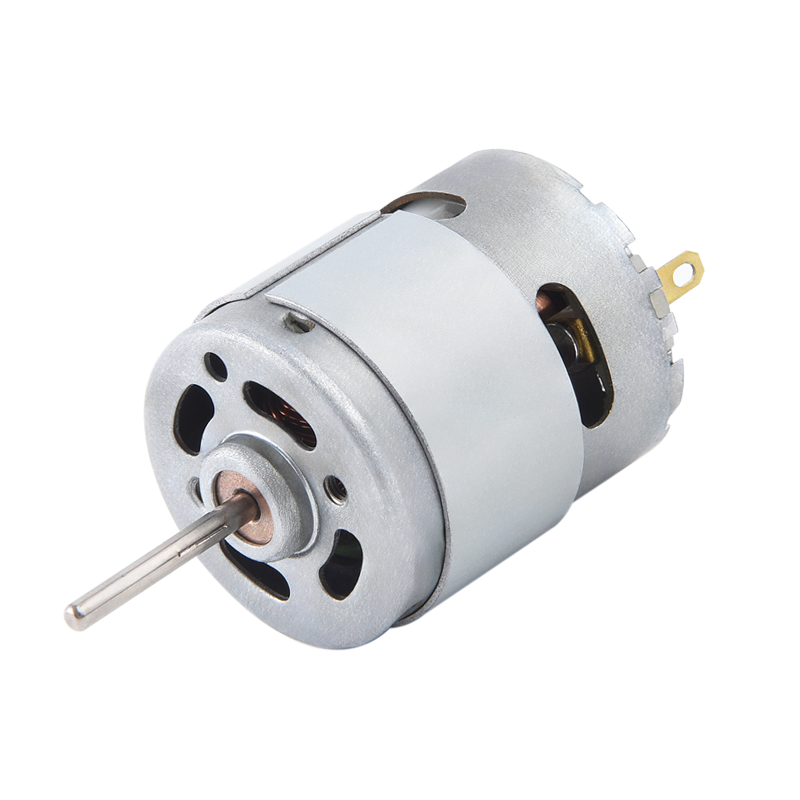

Коллекторный двигатель постоянного тока: механическая коммутация

В коллекторном двигателе постоянного тока ток протекает через неподвижные угольные щетки, которые прижимаются к вращающемуся коллекторному кольцу на валу. Когда ротор вращается, сегменты коллектора переключают направление тока в обмотках ротора, создавая непрерывный вращательный момент. Магниты закреплены на статоре (внешнем корпусе), а намотанные катушки находятся на роторе. Эта механическая система коммутации полностью автономна — подайте напряжение постоянного тока, и двигатель заработает, без необходимости внешнего контроллера.

Бесщеточный двигатель постоянного тока: электронная коммутация

Бесщеточный двигатель постоянного тока (BLDC) имеет инвертированную архитектуру: постоянные магниты расположены на роторе, а обмотки — на статоре. Поскольку механический контакт для коммутации отсутствует, внешний электронный регулятор скорости (ESC) или привод двигателя используют обратную связь о положении ротора — от датчиков Холла или датчиков обратной ЭДС — для включения каждой фазы статора в правильной последовательности. Результатом является электронная коммутация без поверхностей износа, но за счет необходимости использования специального контроллера для работы.

Прямое сравнение производительности

Эффективность: где разрыв наиболее значителен

Разрыв в эффективности между коллекторными и бесщеточными двигателями реален и измерим. Коллекторный двигатель теряет энергию на границе раздела щетка-коллектор из-за трения и электрического сопротивления — эти потери не зависят от нагрузки и сохраняются даже при небольших нагрузках. Хорошо спроектированный двигатель BLDC, работающий в расчетной точке, достигает КПД 90–95 % , в то время как аналогичный коллекторный двигатель обычно находится в диапазоне от 75–85% .

В приложениях с батарейным питанием эта разница имеет решающее значение. Рассмотрим двигатель дрона, потребляющий в среднем 200 Вт в течение 20 минут за полет. Коллекторный двигатель с КПД 80% тратится 40 Вт в виде тепла ; бесщеточный двигатель с КПД 93% тратит только 14 Вт . За 500 циклов полета совокупные потери энергии коллекторного двигателя составляют примерно 3,3 кВтч подробнее чем бесщеточная альтернатива, что приводит к сокращению срока службы батареи на одну зарядку и более частой замене.

Для непрерывно работающих промышленных применений (вентиляторы, насосы, приводы конвейеров), премия за эффективность бесщеточных двигателей окупает более высокие первоначальные затраты в течение 6–18 месяцев. по типичным промышленным тарифам на электроэнергию, что делает совокупную стоимость владения (TCO) благоприятной для BLDC, несмотря на более высокую закупочную цену.

Срок службы и техническое обслуживание: проблема износа щеток

Угольные щетки в щеточном двигателе изнашиваются со скоростью, которая зависит от плотности тока, частоты вращения, давления щетки и рабочей температуры. В нормальных условиях щетки служат долго. 1000–3000 часов работы прежде чем требовать замены. При высоких токовых нагрузках или повышенных оборотах этот показатель значительно падает — некоторые сильноточные коллекторные двигатели в электроинструментах требуют замены щеток уже через несколько минут. 200–400 часов .

Износ щеток также приводит к образованию угольной пыли, которая загрязняет внутреннюю часть двигателя, что может привести к короткому замыканию обмотки. В пыльной, влажной или химически агрессивной среде это серьезный отказ. Напротив, двигатель BLDC не имеет поверхностей износа, кроме подшипников — его теоретический срок службы ограничен только сроком службы подшипников, ухудшением изоляции обмотки и размагничиванием магнита. Высококачественные двигатели BLDC с герметичными подшипниками обычно достигают 20 000–50 000 часов работы в системах отопления, вентиляции и кондиционирования воздуха и промышленных насосах.

Для применений, где доступ к двигателю для обслуживания затруднен (например, имплантированные медицинские насосы, герметичные корпуса или стационарно установленные строительные системы), не требующий обслуживания бесщеточный двигатель не просто удобен, но и необходим.

Характеристики скорости и крутящего момента

Диапазон скоростей и производительность на высоких оборотах

Максимальная скорость коллекторного двигателя физически ограничивается коммутатором. При очень высоких оборотах контакт щетки становится прерывистым, вызывая искрение, ускоренный износ и, в конечном итоге, выход из строя коммутатора. На практике большинство коллекторных двигателей постоянного тока ограничены скоростью 5000–20 000 об/мин. для устойчивой работы. Бесщеточные двигатели не сталкиваются с такими ограничениями — при правильной балансировке и подшипниках двигатели BLDC в стоматологических бормашинах, шпинделях для фрезерования печатных плат и турбомолекулярных насосах обычно работают при 50 000–100 000 об/мин .

Передача крутящего момента и регулирование скорости

Оба типа двигателей обеспечивают крутящий момент, пропорциональный току, но они различаются по постоянству крутящего момента. Коллекторные двигатели демонстрируют пульсации крутящего момента из-за переключения коммутации — на низких скоростях это создает заметные заедания. Двигатели BLDC, особенно с трехфазным синусоидальным приводом (ориентированное по полю управление / FOC), производят значительно более плавный крутящий момент с пульсацией ниже 1–2%, что делает их предпочтительными в прецизионной робототехнике, осях с ЧПУ и сервоприводах, где требуются плавные профили движения.

Двигатели BLDC также сохраняют номинальный крутящий момент в более широком диапазоне скоростей. Крутящий момент коллекторного двигателя падает примерно линейно с увеличением скорости (классическая кривая крутящего момента-скорости). Двигатель BLDC с регулированием скорости с обратной связью может обеспечить почти постоянный крутящий момент от почти нулевых оборотов в минуту до номинальной скорости — значительное преимущество в приложениях с переменной нагрузкой, таких как приводы электромобилей и сервопрессы.

Сложность управления и стоимость системы

Самым большим практическим преимуществом коллекторных двигателей является простота управления. Коллекторный двигатель постоянного тока может работать непосредственно от батареи или источника постоянного тока и управляться с помощью переменного резистора или основного сигнала ШИМ на транзисторе. Это делает реализацию тривиальной для разработчиков прототипов, преподавателей и простых потребительских товаров.

Для двигателя BLDC требуется специальный контроллер двигателя, который синхронизирует три фазы статора с положением ротора. Контроллеры BLDC начального уровня (такие как микросхема DRV8313 от Texas Instruments) добавляют 2–8 долларов США к стоимости спецификации. на уровне компонентов, в то время как полные модули ESC для приложений с более высокой мощностью стоят 20–500 долларов США . Кроме того, прошивка контроллера должна быть настроена на конкретные параметры двигателя (количество полюсов, индуктивность, постоянная противо-ЭДС), что увеличивает время разработки.

Для крупносерийного производства дельта затрат значительно сократилась. Интегрированные микросхемы контроллера двигателя (например, TI MCF8316A, которая включает в себя контроллер BLDC, датчик тока и FOC в одном корпусе) позволили снизить стоимость добавления бесщеточного управления к менее 3 долларов США в объеме , что делает BLDC экономически выгодным даже в бытовой технике и бытовой электронике, в которой ранее доминировали коллекторные двигатели.

Управление температурным режимом: почему BLDC работает холоднее

В коллекторном двигателе медные обмотки, выделяющие тепло, намотаны на ротор — движущуюся часть. Тепло должно проходить через сердечник ротора, через воздушный зазор и через статор, чтобы достичь корпуса двигателя. Этот тепловой путь имеет высокое сопротивление, ограничивающее агрессивную работу коллекторного двигателя без перегрева. Устойчивая работа при температуре выше номинальной температуры обмотки (обычно Изоляция класса B 130°C или класса F 155°C ) вызывает повреждение изоляции и преждевременную смерть двигателя.

В двигателе BLDC тепловыделяющие обмотки расположены на статоре — неподвижном внешнем корпусе. Тепло передается непосредственно от обмоток в корпус двигателя, а затем в любой прикрепленный радиатор или монтажную конструкцию. Это значительно более короткий тепловой путь позволяет более агрессивно нагружать двигатели BLDC, обеспечивает более эффективное внешнее охлаждение и упрощает тепловой мониторинг с помощью датчиков температуры поверхностного монтажа. Многие высокопроизводительные двигатели BLDC, например двигатели Tesla, имеют каналы водяного охлаждения, залитые непосредственно в корпус статора.

ЭМП и шум: критическая разница в чувствительных приложениях

Интерфейс щетка-коллектор в коллекторном двигателе генерирует электрическую дугу каждый раз, когда переключается сегмент коллектора. Эта дуга создает широкополосные электромагнитные помехи (EMI), которые могут вывести из строя близлежащую электронику, датчики и системы связи. В медицинских устройствах, прецизионных измерительных приборах и средах, чувствительных к радиочастотам, это делает коллекторные двигатели проблематичными или совершенно непригодными для использования.

Коллекторные двигатели также генерируют значительный акустический шум от вибрации щеток и неровностей поверхности коллектора — слышно жужжание или скрежетание. Двигатели BLDC производят только шум подшипников и аэродинамический шум (на высоких оборотах), что делает их работу намного тише. В продуктах, где шум является отличительным признаком (электроинструменты премиум-класса, машины CPAP, роботы-пылесосы, электромобили), бесщеточные двигатели почти полностью вытеснили щеточные альтернативы.

Рекомендация для каждого приложения

Когда коллекторные двигатели все еще имеют смысл

Несмотря на техническое превосходство бесщеточных двигателей по большинству показателей, коллекторные двигатели постоянного тока по-прежнему производятся в огромных количествах и остаются правильным выбором в конкретных сценариях:

• Приложения с очень низким рабочим циклом — Автомобильные исполнительные механизмы комфорта (стеклоподъемники, регуляторы зеркал, электродвигатели сидений) работают всего несколько секунд в день. Коллекторный двигатель, рассчитанный на 1000 часов, в таких условиях прослужит весь срок службы автомобиля.
• Чрезвычайная чувствительность к затратам — в потребительских товарах больших объемов, где стоимость спецификации исчисляется в центах, коллекторный двигатель стоимостью 0,80 доллара США по сравнению с бесщеточной системой стоимостью 4,50 доллара США может определить жизнеспособность продукта.
• Прямое реверсивное управление с помощью H-моста — Коллекторные двигатели можно мгновенно реверсировать, меняя полярность с помощью простой микросхемы H-моста, что упрощает двунаправленное управление для обучения робототехнике и простой автоматизации.
• Быстрое прототипирование и обучение — подключение коллекторного двигателя непосредственно к выходу ШИМ батареи или микроконтроллера не требует специальных знаний, что делает их выбором по умолчанию для проектов Arduino и Raspberry Pi.
• Совместимость с устаревшими системами — существующее оборудование, спроектированное на основе коллекторных двигателей, может быть более экономично отремонтировано путем замены щеточных двигателей, чем перепроектировано для обеспечения совместимости с бесщеточными двигателями.

Сдвиг в отрасли: почему бесколлекторные технологии выигрывают в долгосрочной перспективе

Мировой рынок бесщеточных двигателей постоянного тока оценивается примерно в 17 миллиардов долларов в 2023 году и, по прогнозам, превысит 30 миллиардов долларов к 2030 году , что обусловлено в первую очередь внедрением электромобилей, промышленной автоматизацией (Индустрия 4.0) и регулированием энергоэффективности. Между тем, рынок коллекторных двигателей либо остается на прежнем уровне, либо снижается в большинстве сегментов.

Индустрия электроинструментов наглядно иллюстрирует этот переход: в 2010 году на бесщеточные электроинструменты приходилось менее 5% продаж аккумуляторных инструментов. К 2023 году На бесщеточные модели пришлось более 60% выручки от продаж аккумуляторных инструментов премиум-класса. у таких брендов, как DeWalt, Milwaukee и Makita, а матовые модели в основном относятся к ценовой категории начального уровня. Садовая техника с батарейным питанием, роботы-пылесосы и электронные велосипеды пошли по аналогичной траектории.

Снижение стоимости микросхем контроллеров двигателей, доступность интегрированных микросхем драйверов двигателей со встроенными алгоритмами FOC и распространение 32-битных микроконтроллеров по ценам менее 1 доллара в совокупности устранили барьер сложности управления, который когда-то благоприятствовал коллекторным двигателям. Для любого нового продукта с многолетним горизонтом производства отправной точкой по умолчанию должен быть бесщеточный вариант. — инвестиции в разработку контроллера обычно окупаются за счет снижения гарантийных затрат, улучшения пользовательского опыта и снижения энергопотребления.
