Бесщеточный двигатель постоянного тока (BLDC) – конструкция и работа

Бесщеточные двигатели постоянного тока (BLDC) становятся все более популярными благодаря своей эффективности, надежности и длительному сроку службы. В отличие от традиционных коллекторных двигателей, в них используется электронная система управления для переключения тока между обмотками, что устраняет необходимость в щетках и механическом коммутаторе. Такая конструкция повышает эффективность, снижает износ и обеспечивает более точное управление. В результате двигатели BLDC широко используются в различных приложениях, от промышленного оборудования до бытовой электроники.

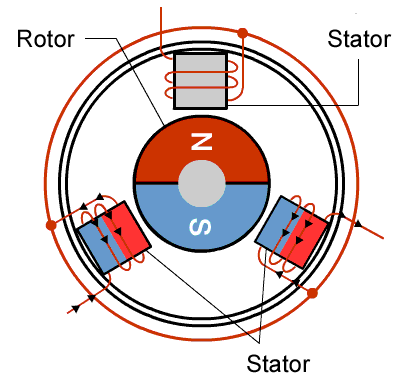

Базовая структура BLDCMotors

Статор:

Статор — это неподвижная часть бесщеточного двигателя постоянного тока, отвечающая за создание магнитного поля, приводящего в движение ротор. Он состоит из нескольких медных обмоток, смонтированных вокруг ламинированного стального сердечника. Эти обмотки подключены к электронному регулятору скорости (ESC), который подает ток на каждую фазу в определенной последовательности.

Когда контроллер переключает ток между обмотками, магнитное поле внутри двигателя постоянно меняет положение, создавая так называемое вращающееся магнитное поле. Постоянные магниты на роторе естественным образом следуют за этим движущимся полем, создавая крутящий момент и заставляя двигатель вращаться.

Конструкция статора напрямую влияет на производительность двигателя. Такие факторы, как конфигурация обмотки, конструкция паза и количество полюсов, могут влиять на эффективность, выходной крутящий момент, рабочую температуру и уровень шума. По этой причине статор часто считают одним из наиболее важных компонентов двигателя BLDC.

Ротор:

Ротор бесщеточного двигателя постоянного тока состоит из постоянных магнитов, которые создают магнитное поле. Во время работы это магнитное поле взаимодействует с вращающимся магнитным полем, создаваемым статором, создавая крутящий момент, приводящий в движение двигатель.

В отличие от статора, ротор не требует обмоток или прямого электрического соединения. Эта более простая конструкция устраняет необходимость в щетках и коммутаторах, уменьшая механический износ и повышая надежность.

Ротор имеет определенное количество магнитных полюсов, обычно от 2 до 8 в зависимости от применения. Количество полюсов играет важную роль в двигательной активности. Двигатели с большим количеством полюсов обычно обеспечивают более высокий крутящий момент и более плавную работу на более низких скоростях, тогда как двигатели с меньшим количеством полюсов лучше подходят для высокоскоростных применений. Поэтому выбор правильного количества полюсов является ключевой частью конструкции двигателя, поскольку он напрямую влияет на баланс между крутящим моментом, скоростью и общим КПД.

постоянные магниты:

Постоянные магниты генерируют магнитное поле, которое взаимодействует со статором, вызывая вращение. В большинстве двигателей BLDC используются неодим-железо-борные магниты (NdFeB), поскольку они создают сильное магнитное поле, оставаясь при этом компактными и легкими. В приложениях, связанных с высокими температурами или суровыми условиями эксплуатации, можно использовать самариево-кобальтовые (SmCo) магниты из-за их превосходной термической стабильности и коррозионной стойкости. Магниты надежно крепятся к ротору, чтобы обеспечить стабильную работу на высоких скоростях.

Конструкция магнита играет важную роль в определении производительности двигателя. Такие факторы, как количество полюсов, расположение магнита и сила магнитного поля, влияют на выходной крутящий момент, скорость и общую эффективность. Оптимизируя эти параметры, разработчики двигателей могут адаптировать двигатель BLDC к конкретным требованиям различных приложений, независимо от того, является ли приоритетом высокий крутящий момент, высокая скорость или максимальная энергоэффективность.

Типы двигателей BLDC

Двигатели BLDC с внутренним ротором

В бесщеточном двигателе постоянного тока с внутренним ротором ротор с постоянным магнитом расположен в центре двигателя и вращается внутри неподвижных обмоток статора. Это наиболее широко используемая конфигурация в промышленных и коммерческих приложениях. Поскольку ротор занимает только сердечник поперечного сечения двигателя, его диаметр и масса относительно малы, что приводит к низкой инерции вращения. Низкая инерция означает, что двигатель может быстро ускоряться и замедляться, что важно в сервоприводах, роботизированных соединениях и системах точного позиционирования, где динамический отклик является критическим требованием конструкции.

Компактный ротор также позволяет двигателям с внутренним ротором достигать высоких скоростей вращения. В сочетании с цилиндрическим корпусом, который естественным образом интегрируется в стандартные узлы машины, конструкция внутреннего ротора хорошо подходит для электроинструментов, насосов, компрессоров, вентиляторов охлаждения и промышленных приводов, где требуется высокоскоростной компактный двигатель с быстрым динамическим откликом. Тепло, выделяемое в обмотках статора, может передаваться непосредственно через корпус двигателя к окружающей конструкции, что упрощает управление температурным режимом при непрерывной работе.

Двигатели BLDC с внешним ротором

В бесщеточном двигателе постоянного тока с внешним ротором ротор образует цилиндрическую оболочку или чашку, которая окружает статор и вращается вокруг него. Постоянные магниты установлены на внутренней поверхности внешней оболочки ротора, обращенной внутрь к обмоткам статора в центре двигателя. При таком перевернутом расположении магнитный воздушный зазор имеет больший радиус, что увеличивает эффективный моментный рычаг и позволяет разместить больше магнитных полюсов по окружности ротора.

В результате получается двигатель, который генерирует значительно более высокий крутящий момент при более низких скоростях вращения по сравнению с конструкцией с внутренним ротором эквивалентного размера и мощности. Поэтому двигатели с внешним ротором являются предпочтительным выбором для применений с прямым приводом, где понижающая передача нежелательна — особенно для приводов дронов и БПЛА, потолочных и осевых вентиляторов с прямым приводом, электродвигателей-концентраторов велосипедов, а также приводов поворотных столов или дисков в прецизионных приборах. Компромиссом является больший внешний диаметр и более высокая инерция вращения, что ограничивает динамический отклик по сравнению с конструкциями с внутренним ротором. Управление температурным режимом также требует более тщательного рассмотрения, поскольку вращающаяся внешняя оболочка ограничивает поток воздуха вокруг статора.

Как вращается двигатель BLDC?

Работа бесщеточного двигателя постоянного тока основана на взаимодействии магнитного поля, создаваемого статором, и постоянных магнитов, установленных на роторе.

Когда ток подается на обмотку статора, он создает магнитное поле, которое притягивает и отталкивает магниты ротора. Эта магнитная сила создает крутящий момент и заставляет ротор двигаться. Однако, если бы та же обмотка оставалась постоянно под напряжением, ротор просто выровнялся бы с магнитным полем и перестал бы вращаться.

Чтобы двигатель продолжал работать, магнитное поле внутри статора должно постоянно менять положение. Это достигается посредством процесса, известного как электронная коммутация. Вместо использования щеток и механического коммутатора, как в традиционном двигателе постоянного тока, двигатель BLDC использует электронный контроллер для переключения тока между различными обмотками статора через точно определенные интервалы времени.

Контроллер определяет положение ротора с помощью датчиков Холла или бездатчикового обнаружения обратной ЭДС. На основе этой информации он подает питание на соответствующую последовательность обмоток, создавая вращающееся магнитное поле, которое постоянно тянет ротор вперед.

Контроллер в основном состоит из трех основных частей: устройств обратной связи по положению (таких как датчики Холла или схемы обнаружения обратной ЭДС), микроконтроллера или цифрового сигнального процессора, который запускает интеллектуальные алгоритмы управления, и силовых электронных компонентов, таких как транзисторы и МОП-транзисторы для переключения путей тока. Эти модули совместно реализуют электронную коммутацию и управляют подачей питания на каждую фазу двигателя. Контроллер сначала определяет положение ротора с помощью устройств обратной связи по положению. На основе этих данных о положении он подает напряжение на обмотки в правильной последовательности, чтобы сформировать вращающееся магнитное поле, которое непрерывно тянет ротор вперед, поддерживая стабильное вращающееся магнитное поле для плавной работы, эффективного выходного крутящего момента и точного управления скоростью.

Преимущества двигателей BLDC

Высокая эффективность

Двигатели BLDC очень эффективны, поскольку они устраняют трение щеток и потери в коллекторе. В сочетании с высокопроизводительными постоянными магнитами они преобразуют больше электрической энергии в полезную механическую мощность, выделяя при этом меньше тепла.

Длительный срок службы

Без щеток и коммутаторов внутри двигателя BLDC меньше изнашиваемых компонентов. Это значительно снижает требования к техническому обслуживанию и помогает продлить срок службы.

Высокая плотность мощности

Двигатели BLDC могут обеспечивать высокий крутящий момент и мощность в компактном корпусе. Их легкая конструкция ротора также улучшает динамический отклик и характеристики ускорения.

Низкий электрический шум

Поскольку контакт щетки с коммутатором отсутствует, двигатели BLDC производят гораздо меньше электрического шума и электромагнитных помех (ЭМП), чем традиционные коллекторные двигатели.

Точный контроль

В сочетании с электронным контроллером двигатели BLDC обеспечивают точное управление скоростью и крутящим моментом в широком рабочем диапазоне, что делает их идеальными для автоматизации и точных приложений.

Идеальное применение для двигателей BLDC

Двигатели BLDC широко используются в отраслях, где важны эффективность, надежность и точное управление. Типичные области применения включают системы промышленной автоматизации, робототехнику, оборудование с ЧПУ, электроинструменты, медицинское оборудование и электромобили. Их способность обеспечивать высокий крутящий момент, быструю реакцию и длительный срок службы делает их хорошо подходящими для сложных условий эксплуатации.
