Сколько электроэнергии может генерировать двигатель постоянного тока 12 В? (от 1 Вт до 150 Вт)

Какую мощность может генерировать двигатель постоянного тока 12 В?

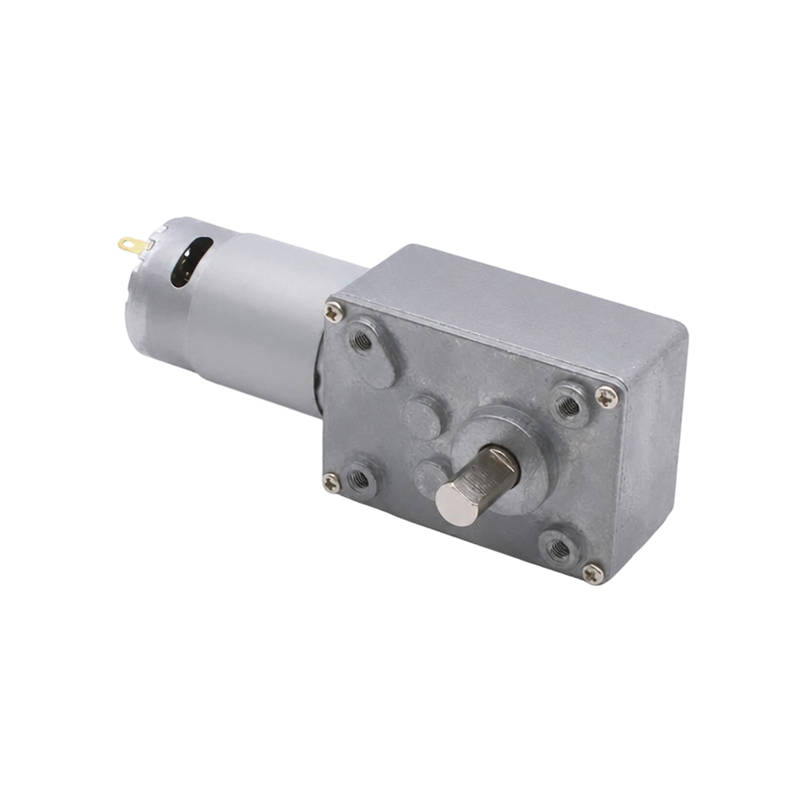

A Двигатель постоянного тока 12 В используемый в качестве генератора, обычно производит между 1 Вт и 150 Вт электрической мощности, в зависимости от его физического размера, конструкции обмотки и скорости вращения. Небольшой двигатель хобби-размера (например, размер 130 или 385) генерирует только 1–15 Вт даже на высоких оборотах, в то время как мотор-редуктор большего размера, такой как автомобильный стеклоочиститель или двигатель окна, может генерировать 20–50 Вт при гораздо более низких оборотах из-за его обмоток с более высоким крутящим моментом.

Номинал двигателя «12 В» описывает его расчетное рабочее напряжение при использовании в качестве двигателя, а не фиксированную генерирующую мощность. При обратном вращении в качестве генератора фактическое напряжение и мощность, которые он производит, полностью зависят от скорости вращения относительно его номинального числа оборотов в минуту, а также от сопротивления любой нагрузки, подключенной к нему.

Физика двигателя постоянного тока, генерирующего электричество

Любой двигатель постоянного тока может работать как генератор, поскольку та же самая конструкция магнита и катушки, которая обеспечивает вращение при протекании тока, также создает напряжение, когда вал поворачивается наружу. Это прямое применение закона электромагнитной индукции Фарадея.

Обратная ЭДС и постоянное напряжение

Каждый двигатель постоянного тока имеет константу напряжения (Ke), измеряемую в вольтах на оборот в минуту, которая описывает, сколько напряжения он генерирует на единицу скорости вращения. Двигатель, рассчитанный на напряжение 12 В при скорости холостого хода 3000 об/мин, имеет Ke примерно 0,004 В/об/мин (12 ÷ 3000), что означает, что вращение его со скоростью ровно 3000 об/мин снаружи создаст напряжение около 12 В в разомкнутой цепи.

Ток зависит от подключенной нагрузки

Само по себе напряжение не определяет выходную мощность; ток имеет одинаковое значение. Протекающий ток определяется генерируемым напряжением, деленным на общее сопротивление в цепи, включая сопротивление внутренней обмотки двигателя и любую подключенную внешнюю нагрузку (батарею, резистор, лампочку).

Ключевые факторы, определяющие объем выпускаемой продукции

Четыре переменные вместе определяют, сколько электричества данный двигатель постоянного тока 12 В фактически будет генерировать в реальной установке.

• Скорость вращения (об/мин) – Генерируемое напряжение увеличивается почти линейно с увеличением числа оборотов в минуту, поэтому удвоение скорости вала примерно удваивает напряжение холостого хода.
• Сопротивление обмотки – двигатели с более толстыми медными обмотками (обычно встречаются в более крупных мотор-редукторах) теряют меньше внутреннего напряжения и передают больше полезной мощности нагрузке.
• Сила магнита — более сильные постоянные магниты генерируют большее напряжение на оборот в минуту, поэтому бесщеточные двигатели постоянного тока с высоким крутящим моментом обычно превосходят дешевые двигатели для хобби с тем же номинальным напряжением.
• Сопротивление нагрузки – нагрузка со слишком низким сопротивлением потребляет чрезмерный ток и перегревает обмотки, а слишком высокая нагрузка ограничивает ток и теряет потенциальную мощность.

Генерируемое напряжение и мощность в зависимости от размера двигателя

В таблице ниже приведены приблизительные реальные выходные данные для обычных типоразмеров двигателей постоянного тока с номинальным напряжением 12 В при внешнем вращении в качестве генератора со скоростью, близкой к их номинальной скорости.

Редукторные двигатели, как правило, превосходят небольшие безредукторные хобби-моторы, несмотря на то, что они вращаются гораздо медленнее, поскольку их внутренний редуктор позволяет обмоткам двигателя работать с более эффективным соотношением крутящего момента к току, а не полагаться исключительно на чистые обороты в минуту.

Как рассчитать ожидаемую мощность конкретного двигателя

Для более точной оценки, чем общая таблица выше, три числа из таблицы данных двигателя позволяют достаточно точный расчет.

1. Найдите номинальное напряжение и частоту вращения холостого хода на этикетке или в паспорте двигателя (например, 12 В при 4000 об/мин).
2. Рассчитайте константу напряжения: Ke = номинальное напряжение ÷ частота вращения холостого хода (12 ÷ 4000 = 0,003 В/об/мин).
3. Умножьте Ke на фактическую скорость движения, чтобы оценить напряжение холостого хода (вращение со скоростью 2000 об/мин дает примерно 6 В).
4. Разделите это напряжение на общее сопротивление цепи (сопротивление обмотки двигателя плюс сопротивление нагрузки), чтобы оценить ток, затем умножьте напряжение на ток, чтобы получить мощность.

Например, двигатель с внутренним сопротивлением 2 Ома, создающий напряжение холостого хода 6 В, подключенный к нагрузке 4 Ом, будет потреблять примерно 1А (всего 6 В ÷ 6 Ом), подавая на нагрузку около 4 Вт, а оставшиеся 2 Вт теряются в виде тепла внутри обмоток.

Почему выходная мощность генератора ниже номинальной мощности двигателя

Напечатанная номинальная мощность двигателя описывает, сколько механической энергии он может преобразовать из электрической энергии при использовании в качестве двигателя, а не сколько электричества он будет производить при реверсе в генератор. Ряд потерь снижает реальную генерирующую мощность ниже этого номинального показателя.

Потери внутреннего сопротивления

Медные обмотки каждого двигателя имеют сопротивление, которое рассеивает часть вырабатываемой мощности в виде тепла, а не передает ее в нагрузку, что обычно составляет 10-25% общей генерируемой мощности в небольших двигателях постоянного тока.

Потери на трение и щетки

Коллекторные двигатели постоянного тока теряют дополнительную мощность из-за трения при контакте щеток и сопротивления подшипников, поэтому бесщеточные двигатели постоянного тока обычно генерируют на 5–10 % больше полезной мощности, чем коллекторные двигатели аналогичного размера и номинала.

Общий диапазон эффективности

Большинство двигателей постоянного тока с напряжением 12 В малого и среднего размера работают при КПД 60-80% при использовании в качестве генераторов это означает, что двигатель мощностью 20 Вт может реально обеспечить 12–16 Вт полезной генерируемой электроэнергии в идеальных условиях вождения.

Практическое применение двигателя постоянного тока 12 В в качестве генератора

Использование двигателя постоянного тока 12 В, работающего в обратном направлении, в качестве генератора широко распространено в некоторых небольших и самодельных установках для производства электроэнергии.

• Маленькие ветряные турбины – мотор-редукторы или двигатели постоянного тока с высоким крутящим моментом приводятся в движение ветровым винтом для зарядки аккумуляторов напряжением 12 В в автономных установках.
• Ручные или педальные генераторы — мотор-редукторы среднего размера, подключенные к рукоятке или велосипедному колесу, могут генерировать мощность 10–30 Вт для зарядки телефонов или небольших фонарей.
• Микрогидроустановки – водяное колесо или небольшая турбина вращает двигатель постоянного тока для подзарядки аккумуляторной батареи от потока.
• Образовательные и STEM-проекты: небольшие хобби-моторы демонстрируют принципы электромагнитной индукции, зажигая светодиод при вращении вручную.

Советы по увеличению производительности при использовании двигателя постоянного тока в качестве генератора

Несколько практических изменений значительно улучшают количество полезной электроэнергии, которую двигатель постоянного тока 12 В выдает в генераторной установке.

• Выбирайте мотор-редуктор или двигатель с высоким крутящим моментом вместо высокоскоростного двигателя для хобби, когда скорость движения естественно низкая, например, при использовании ручных рукояток или небольших ветровых лопастей.
• Подберите сопротивление нагрузки близкое к внутреннему сопротивлению обмотки двигателя, поскольку эта комбинация обычно обеспечивает передачу наибольшей полезной мощности на нагрузку.
• Избегайте вращения двигателя со скоростью, превышающей его номинальную частоту вращения, поскольку генерируемое напряжение может превысить 12 В и повредить подключенную электронику или перегреть обмотки.
• При зарядке аккумуляторов добавьте мостовой выпрямитель и стабилизатор напряжения, поскольку выходная мощность генератора колеблется в зависимости от скорости и требует стабилизации для безопасной и стабильной зарядки.
• Следите за тем, чтобы проводка была короткой, и используйте провод достаточно толстого сечения, поскольку тонкая или длинная проводка увеличивает сопротивление, которое напрямую снижает подаваемую мощность.

Благодаря этим настройкам даже недорогой мотор-редуктор постоянного тока с напряжением 12 В может надежно обеспечивать 15-25 Вт полезной зарядной мощности в небольшой генераторной установке, сделанной своими руками, чего достаточно для поддержания заряда аккумуляторной батареи на 12 В, питающей базовое светодиодное освещение или небольшую электронику.
