Что такое коллекторный двигатель постоянного тока? Типы, использование и как это работает

А коллекторный двигатель постоянного тока представляет собой электродвигатель с внутренней коммутацией, работающий от постоянного тока. В нем используются угольные или графитовые щетки, находящиеся в физическом контакте с вращающимся коммутатором, для переключения направления тока в обмотках ротора, создавая непрерывную вращательную силу. Коллекторные электродвигатели постоянного тока являются одними из старейших и наиболее широко используемых типов двигателей в мире. , ценимые за простоту, низкую стоимость и простоту управления скоростью — даже без сложной электроники.

Если вам нужен недорогой двигатель, который легко управлять с помощью простого напряжения или сигнала ШИМ и надежно работает в условиях непостоянного режима работы, коллекторный двигатель постоянного тока остается отличным выбором в 2024 году. Это идеальное решение для автомобильных приводов, электроинструментов, игрушек, бытовой техники и промышленных систем позиционирования по всему миру.

Как работает коллекторный двигатель постоянного тока

Принцип работы коллекторного двигателя постоянного тока основан на электромагнитная сила (сила Лоренца) . Когда ток течет по проводнику внутри магнитного поля, на этот проводник действует сила. Двигатель использует это для создания непрерывного вращения посредством четырех основных компонентов:

• Статор (магнит поля): Неподвижная внешняя часть, обычно постоянные магниты или катушки с намотанным полем, создающая фиксированное магнитное поле.
• Ротор (якорь): Вращающийся внутренний сердечник намотан катушками из медной проволоки. Ток, протекающий через эти катушки, взаимодействует с полем статора, создавая крутящий момент.
• Коммутатор: А segmented copper ring mounted on the rotor shaft. As the rotor turns, different commutator segments connect to the brushes, reversing current direction in each coil at the right moment to keep rotation consistent.
• Кисти: Фиксированные угольные или графитовые контакты, которые прижимаются к вращающемуся коммутатору, передавая ток от внешней цепи к вращающемуся якорю.

Эта механическая коммутация — то, что определяет коллекторный двигатель постоянного тока, а также ограничивает его срок службы по сравнению с бесщеточными конструкциями. Трение щетки вызывает износ, нагрев и электрический шум, но механизм является автономным и не требует внешней коммутационной электроники.

Основные типы коллекторных двигателей постоянного тока

Коллекторные двигатели постоянного тока классифицируются по способу соединения их обмоток возбуждения относительно якоря. Каждая конфигурация обеспечивает различные характеристики крутящего момента и скорости, подходящие для различных применений.

Двигатель с последовательным возбуждением

Обмотка возбуждения включена последовательно с якорем. Это производит очень высокий пусковой момент - иногда 5–8-кратный номинальный крутящий момент, что делает его идеальным для тяговых устройств, таких как электропоезда, краны и стартеры в двигателях внутреннего сгорания. Однако при уменьшении нагрузки скорость резко возрастает, и ненагруженный серийный двигатель может «убежать» до опасных скоростей.

Шунтовый двигатель

Обмотка возбуждения включена параллельно (шунтирую) якорю. Скорость остается почти постоянной в широком диапазоне нагрузок — обычно она варьируется менее чем на 10 % от холостого хода до полной нагрузки. Это делает шунтирующие двигатели хорошо подходящими для станков, вентиляторов и конвейеров, где постоянная скорость имеет решающее значение.

Составной двигатель

А compound motor combines both series and shunt windings, balancing high starting torque with good speed regulation. Cumulative compound motors are common in elevators, presses, and compressors.

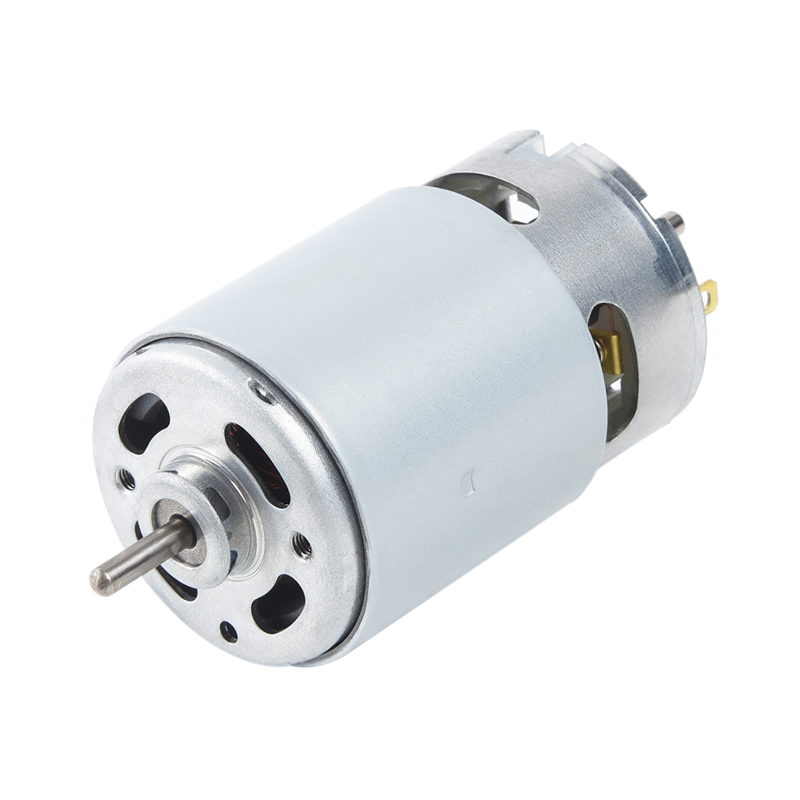

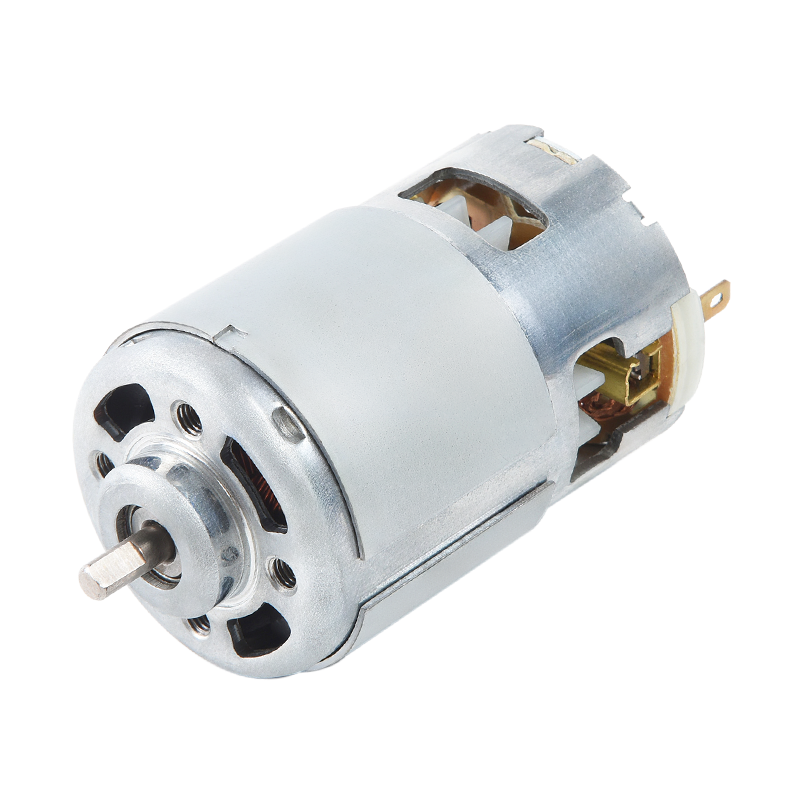

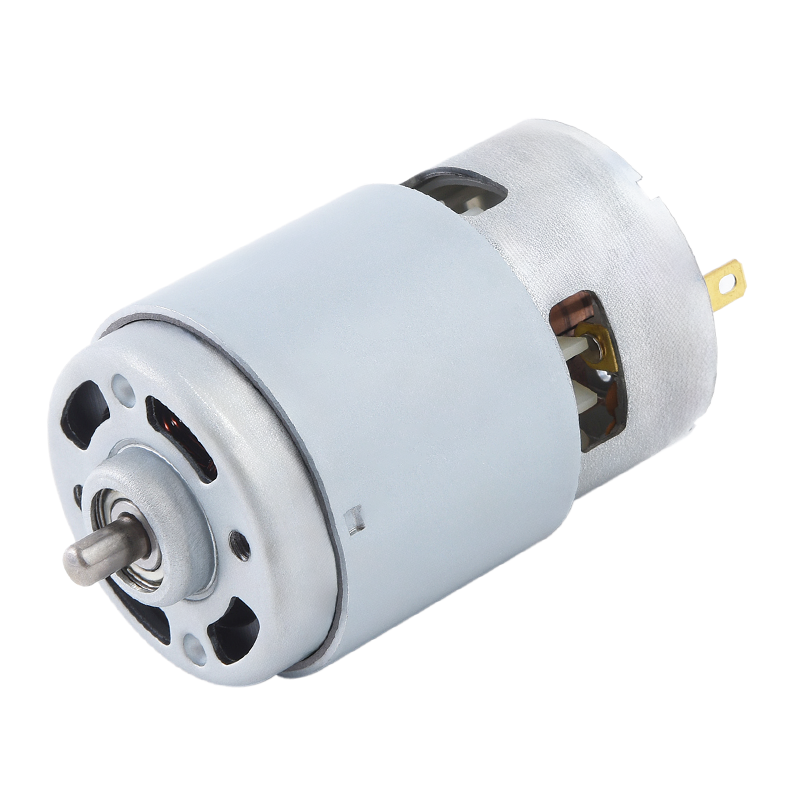

Коллекторный двигатель постоянного тока с постоянными магнитами (PM)

Вместо намотанных катушек возбуждения в статоре используются постоянные магниты. Эти двигатели компактный, легкий и высокоэффективный в меньших размерах. Они являются доминирующим типом игрушек, автомобильных аксессуаров, мелкой бытовой техники и электроники для хобби. Скорость прямо пропорциональна приложенному напряжению, что упрощает управление скоростью ШИМ.

Ключевые технические параметры и эксплуатационные данные

Понимание технических характеристик коллекторного двигателя постоянного тока необходимо для выбора подходящего устройства для конкретного применения. Вот наиболее важные параметры:

Номинальное напряжение и ток

Большинство небольших коллекторных двигателей постоянного тока работают в диапазоне от 3 В до 48 В постоянного тока . Более крупные промышленные двигатели могут работать при напряжении 90, 180 или 240 В постоянного тока. Номинальный ток определяет постоянный крутящий момент двигателя; его превышение приводит к перегреву и износу щеток.

Постоянная скорость (кВ) и противо-ЭДС

Скорость коллекторного двигателя постоянного тока с постоянными магнитами определяется: n = (V − I·R)/Kv , где V — напряжение питания, I — ток, R — сопротивление якоря, а Kv — постоянная противо-ЭДС двигателя. Типичный небольшой двигатель с постоянными магнитами, рассчитанный на напряжение 12 В, может вращаться со скоростью 3000–6000 об/мин на холостом ходу, снижаясь до 2500–5000 об/мин при номинальной нагрузке.

Эффективность

Небольшие коллекторные двигатели постоянного тока обычно достигают КПД 50–75 % в своей рабочей точке. Более крупные, хорошо спроектированные промышленные коллекторные двигатели могут достигать эффективности 85–90%. Основными потерями являются контактное сопротивление щетки, потери в меди якоря (I²R) и потери на вихревые токи в сердечнике.

Кисть жизни

Срок службы щеток является решающим фактором при выборе коллекторного двигателя. В типичных условиях угольные щетки в небольшом двигателе служат долго. От 500 до 2000 часов работы . Промышленные двигатели с прецизионными щетками могут проработать 5000 часов при периодическом обслуживании. Срок службы щеток значительно сокращается при сильном токе, высокой скорости, загрязненной среде или частом переключении направления вращения.

Методы управления скоростью коллекторных двигателей постоянного тока

Одним из величайших практических преимуществ коллекторного двигателя постоянного тока является то, насколько легко можно контролировать его скорость. Это основная причина, по которой он остается популярным, несмотря на то, что это технология столетней давности.

Широтно-импульсная модуляция (ШИМ)

ШИМ – наиболее распространенный современный метод. Коммутирующий транзистор или схема H-моста быстро включает и выключает напряжение. Изменяя рабочий цикл (процент времени включения), можно точно контролировать среднее напряжение и скорость двигателя. Частоты ШИМ обычно находятся в диапазоне от 1 кГц до 20 кГц. При рабочем цикле 50% и питании 12 В двигатель получает эффективное напряжение ~6 В, что снижает его скорость примерно вдвое. ШИМ-управление эффективно, поскольку транзистор либо полностью открыт, либо полностью закрыт, что сводит к минимуму тепловые потери в драйвере.

Аrmature Voltage Control

Изменение напряжения питания постоянного тока напрямую контролирует скорость ниже номинальной скорости двигателя. Этот метод является плавным и обеспечивает полный крутящий момент в любой точке скорости, что делает его стандартным для промышленных приводов постоянного тока. Регулируемый источник питания постоянного тока или преобразователь SCR (тиристор) регулирует выходное напряжение от 0 В до номинального напряжения.

Ослабление поля (для двигателей с обмоткой)

В коллекторных двигателях постоянного тока с возбужденным полем уменьшение тока возбуждения ослабляет магнитное поле, позволяя двигателю вращаться быстрее, чем его базовая скорость - в 2–3 раза в некоторых конструкциях. Это расширяет диапазон скоростей выше номинального напряжения за счет снижения крутящего момента, что полезно в станках, требующих высокоскоростной чистовой обработки.

Контроль сопротивления (реостат)

Включение переменного сопротивления последовательно с якорем снижает напряжение на двигателе и снижает скорость. Это самый старый метод — простой и недорогой — но он тратит энергию в виде тепла и обеспечивает плохое регулирование при различных нагрузках. Он редко используется в новых конструкциях, но все еще встречается в устаревшем промышленном оборудовании.

Аdvantages and Disadvantages of Brushed DC Motors

Понимание компромиссов помогает инженерам и покупателям решить, является ли коллекторный двигатель постоянного тока правильным выбором для их конкретной ситуации.

Аdvantages

• Низкая первоначальная стоимость: Коллекторные двигатели постоянного тока во многих категориях продукции стоят на 30–60% дешевле, чем эквивалентные бесщеточные двигатели, благодаря более простой конструкции и отсутствию необходимости во внешней коммутационной электронике.
• Простое управление скоростью: Напряжение или ШИМ напрямую регулируют скорость с помощью базовых недорогих схем — никаких датчиков положения ротора или сложной прошивки не требуется.
• Высокий пусковой момент: Коллекторные двигатели, особенно в конфигурациях с последовательной обмоткой, обеспечивают высокий крутящий момент с нулевой скорости, что идеально подходит для высокоинерционных нагрузок.
• Реверсивное вращение: Простое изменение полярности меняет направление вращения, что важно в робототехнике и системах позиционирования.
• Продуманная, хорошо изученная технология: Десятилетия инженерных данных, запасных частей и опыта ремонта широко доступны.

Недостатки

• Износ щеток и уход за ними: Щетки изнашиваются и требуют периодического осмотра и замены — обычно каждые 500–2000 часов в тяжелых условиях эксплуатации.
• Электрический шум (ЭМИ): Искры от щеточного коммутатора создают электромагнитные помехи, которые могут вывести из строя близлежащую электронику и требуют использования подавляющих конденсаторов или фильтров.
• Меньший КПД на высоких скоростях: Трение и падение напряжения на щетке снижают эффективность, особенно при скорости выше 10 000 об/мин.
• Не подходит для взрывоопасных сред: Искры от щеток представляют собой опасность пожара в легковоспламеняющихся средах, если только двигатель не закрыт специальным кожухом.
• Меньший срок службы по сравнению с бесщеточным: Бесщеточные двигатели постоянного тока в сопоставимых приложениях часто служат в 3–5 раз дольше из-за отсутствия механического износа щеток.

Общие применения коллекторных электродвигателей постоянного тока

Несмотря на конкуренцию со стороны бесщеточных технологий, коллекторные двигатели постоянного тока остаются доминирующими во многих отраслях благодаря балансу стоимости и производительности.

Аutomotive Systems

А modern automobile can contain От 40 до 80 коллекторных двигателей постоянного тока для подъемников стекол, регулировок сидений, позиционирования зеркал, вентиляторов системы отопления, вентиляции и кондиционирования, дворников, топливных насосов и гидроусилителя руля. Их низкая стоимость, надежная работа в повторно-кратковременном режиме работы и простота ШИМ-управления делают их стандартным выбором, даже несмотря на то, что транспортные средства становятся все более электрифицированными.

Электроинструменты

Сетевые дрели, лобзики, циркулярные пилы и шлифовальные машины исторически приводились в движение универсальными двигателями — типом щеточного двигателя с последовательной обмоткой, который может работать как на переменном, так и на постоянном токе. Эти двигатели обеспечивают плотность мощности, превышающую 200 Вт на килограмм , что позволяет создавать компактные и легкие инструменты. В то время как бесщеточные инструменты используются в беспроводных приложениях, коллекторные двигатели по-прежнему преобладают в сетевых продуктах из-за их стоимости и простоты.

Игрушки и хобби электроника

Радиоуправляемые автомобили, дроны-любители (начального уровня) и игрушечные роботы почти повсеместно используют небольшие коллекторные двигатели постоянного тока с постоянными магнитами. Они доступны всего за 0,30 доллара США, работают от стандартных батареек АА (1,5–6 В) и выдерживают злоупотребления, типичные для использования игрушек. Только мировой рынок игрушечных моторов превышает несколько сотен миллионов единиц в год.

Промышленная автоматизация и робототехника

Коллекторные двигатели постоянного тока используются в прецизионном позиционировании, лабораторных приборах и роботизированных соединениях малой мощности, где умеренный рабочий цикл не исчерпывает быстро срок службы щеток. Их линейная кривая крутящего момента и скорости и простое управление позволяют легко интегрировать их в контуры управления с обратной связью с помощью простых ПИД-регуляторов.

Медицинское оборудование

Хирургические инструменты, инфузионные насосы и стоматологические наконечники часто используют небольшие высокоточные коллекторные двигатели постоянного тока. Коллекторные двигатели постоянного тока без сердечника — специализированный вариант без железа в роторе — обеспечивает чрезвычайно низкую инерцию, быстрое время отклика менее 1 мс и плавное вращение на низких скоростях, что делает их предпочтительными в медицинских приложениях с интенсивной обратной связью.

Коллекторный двигатель постоянного тока или бесщеточный двигатель постоянного тока: когда выбирать каждый

Появление бесщеточных двигателей постоянного тока (BLDC) создало настоящий выбор во многих приложениях. Вот практическое руководство по выбору между ними:

Выбирайте коллекторный двигатель постоянного тока, если: первоначальные затраты играют решающую роль при принятии решения, приложение работает с перерывами, предпочтительна простая схема управления или требования к сроку службы менее 3000–5000 часов.

Выбирайте бесщеточный двигатель постоянного тока, если: приложение работает непрерывно с высокой нагрузкой, доступ для обслуживания затруднен, максимальная эффективность имеет решающее значение (например, системы с батарейным питанием) или требуется длительный срок службы в 10 000 часов.

Как правильно выбрать коллекторный двигатель постоянного тока

Следуйте этой практической схеме выбора, чтобы подобрать коллекторный двигатель постоянного тока в соответствии с вашими требованиями:

1. Определим момент нагрузки и скорость: Рассчитайте крутящий момент, который требуется для вашего применения (в Н·м или унциях·дюйм) и требуемую выходную скорость (в об/мин). Выбирайте двигатель, номинальный крутящий момент и скорость которого в рабочей точке превышают эти значения с запасом прочности не менее 20–30%.
2. Определить напряжение питания: Сопоставьте номинальное напряжение двигателя с доступным источником питания (например, автомобильным напряжением 12 В, промышленным напряжением 24 В или аккумулятором 3–6 В).
3. Оцените рабочий цикл: Если двигатель будет работать непрерывно более 30–60 минут, убедитесь, что его тепловой класс (номинальный непрерывный ток) выдерживает эту нагрузку. Для применений с высокими нагрузками выше 70% рассмотрите бесщеточные альтернативы.
4. Выберите тип двигателя: Постоянный магнит для большинства применений малого и среднего размера; последовательная обмотка для очень высокого пускового момента; шунтовая обмотка для постоянной скорости при переменных нагрузках.
5. Подтвердите экологические требования: Для пыльной или влажной среды выбирайте двигатель со степенью защиты IP54 или выше. Избегайте использования двигателей с открытым корпусом в средах с легковоспламеняющимися парами.
6. Проверьте физические ограничения: Диаметр двигателя, размер вала, схема монтажа и вес имеют решающее значение в условиях ограниченного пространства. Двигатели без сердечника — лучший выбор, когда минимальный размер и быстрый отклик имеют первостепенное значение.

Советы по техническому обслуживанию, позволяющие продлить срок службы коллекторного двигателя постоянного тока

Правильное техническое обслуживание может значительно продлить срок службы щеток и надежность двигателя:

• Проверяйте щетки каждые 500–1000 часов работы. Замените их, когда они изношены до менее чем одной трети своей первоначальной длины, чтобы предотвратить повреждение коммутатора.
• Очистите поверхности коммутатора сухой тканью или изопропиловым спиртом, чтобы удалить скопления углеродистой пыли, которая может вызвать короткое замыкание между сегментами коммутатора.
• Проверьте давление пружины щетки. Слишком малое давление вызывает искрение; слишком большое количество вызывает чрезмерный износ. Следуйте рекомендациям производителя двигателя по усилию пружины.
• Прислушивайтесь к необычным звукам. Стук, скрежет или пронзительный визг, исходящий от интерфейса щетка-коллектор, часто указывают на изношенную поверхность коллектора или несоосность щеток.
• Аvoid over-voltage operation. Работа коллекторного двигателя постоянного тока при напряжении, превышающем номинальное на 10–20 %, значительно ускоряет как износ щеток, так и эрозию коллектора.
• Смажьте подшипники, как указано. — обычно каждые 1000–2000 часов с использованием смазки, рекомендованной производителем. Чрезмерная смазка загрязняет щетки и снижает производительность.
