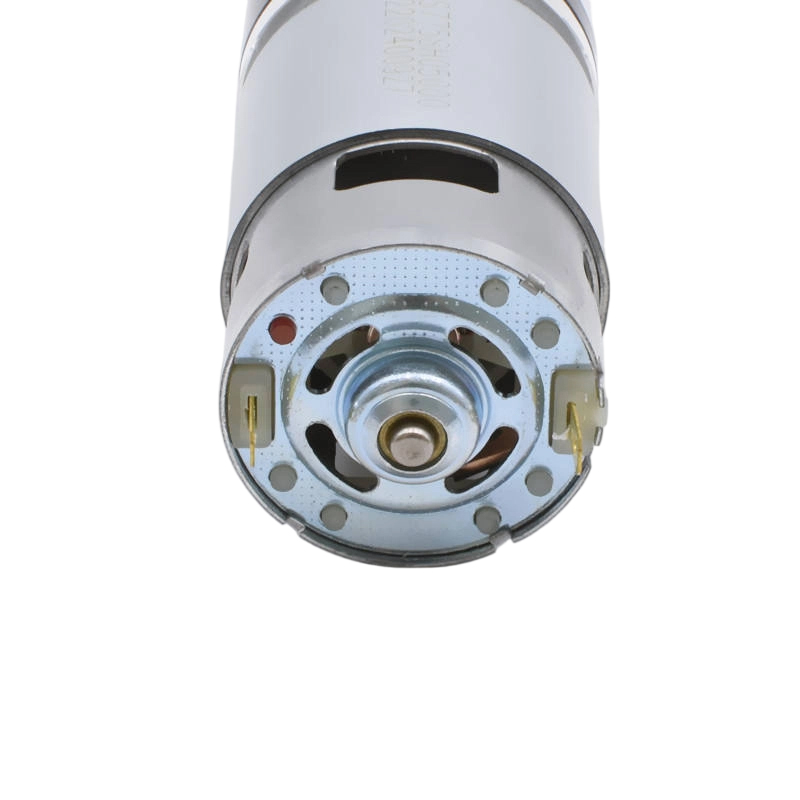

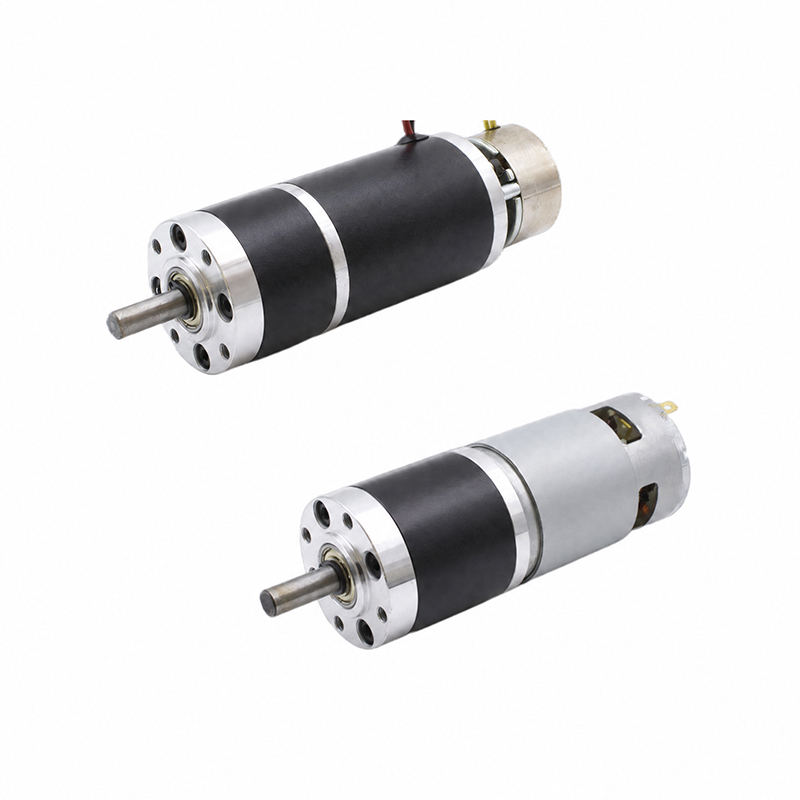

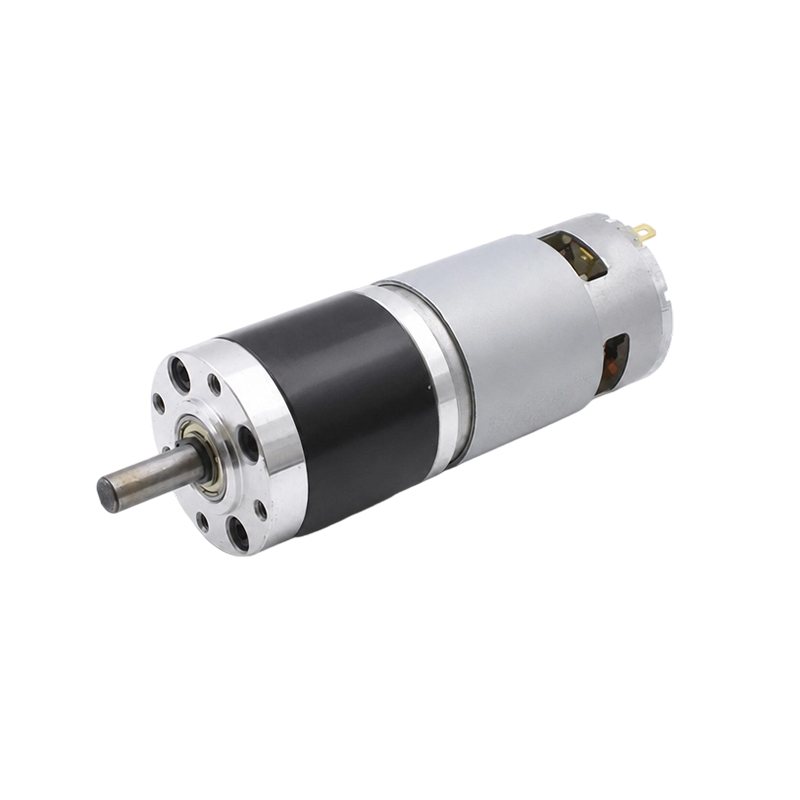

45JX775 Планетарный мотор-редуктор

1. Высокий выходной крутящий момент для высоких механических нагрузок
Планетарный двигатель постоянного тока обеспечивает выходной крутящий момент до 12,0 Н·м, помогая оборудованию выполнять подъем, толкание, транспортировку, зажим и другие операции, связанные с нагрузкой. Он предназначен для применений, в которых стандартный двигатель постоянного тока не может обеспечить достаточную выходную силу на низкой скорости.

2. Широкий выбор передаточного числа от 3,7:1 до 3736:1.
Выбирайте из широкого спектра передаточных чисел, чтобы соответствовать различным требованиям по скорости и крутящему моменту в рамках одной моторной платформы. Выходная скорость варьируется примерно от 1756,8 до 1,7 об/мин, что обеспечивает высокоскоростную передачу, контролируемое движение и работу на сверхнизких скоростях без изменения базовой конструкции двигателя.

3. Низкий люфт для более контролируемого движения.
Редуктор имеет люфт ≤2°, что помогает уменьшить нежелательный люфт при смене направления и повторяющихся движениях. Это делает двигатель пригодным для электроприводов, приводов клапанов, подъемных систем, конвейеров, робототехнических механизмов и оборудования промышленной автоматизации, требующего более предсказуемого выходного движения.

4. Конструкция планетарной коробки передач для компактной передачи мощности.
Многоступенчатый планетарный редуктор преобразует входной сигнал высокоскоростного двигателя в полезный выходной крутящий момент, сохраняя при этом компактную механическую конструкцию. Благодаря наличию от 1 до 5 ступеней редуктора TJX45RT дает разработчикам оборудования большую гибкость при выборе баланса между монтажным пространством, выходной скоростью, крутящим моментом и требованиями к механической нагрузке.

5. Промышленная интеграция с дополнительной обратной связью от энкодера
В двигателе используются шестерни из стали 40Cr, опора шарикоподшипника и корпус коробки передач из цинкового сплава. Он рассчитан на напряжение 24 В и поддерживает рабочий диапазон 6–36 В, что обеспечивает гибкую системную интеграцию. Дополнительный двухканальный энкодер 5 В 13PPR A/B поддерживает мониторинг скорости, обнаружение вращения и управление с обратной связью в автоматизированном оборудовании.
